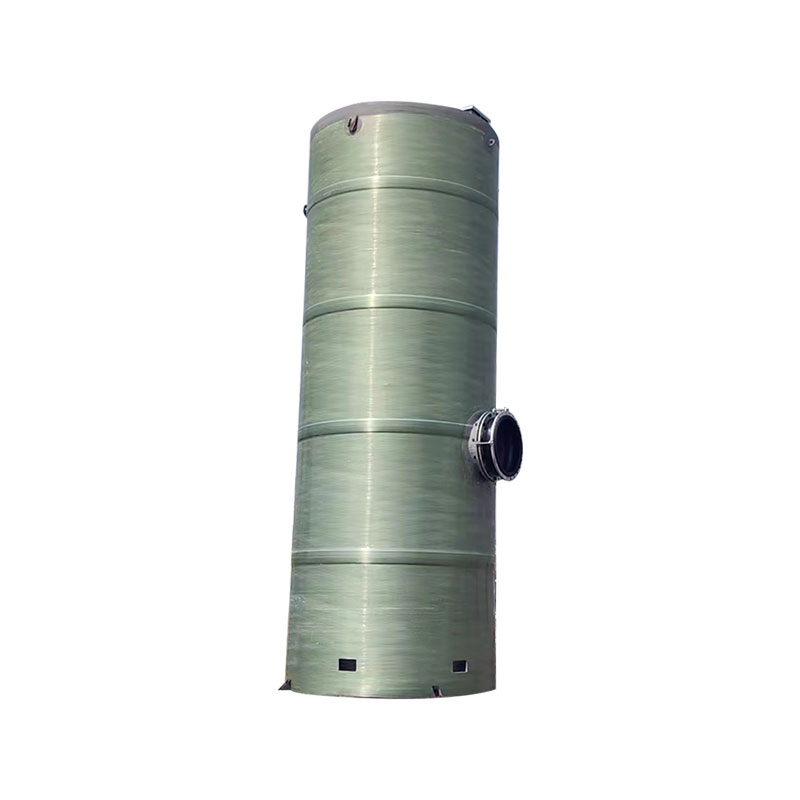

FRP Integrovaná zdvíhacia čerpacia stanica

Podmienky použitia:

Kvapalina: mestská odpadová voda, dažďová voda, kanalizácia, odpadová voda a zdrojová voda.

2. Návrh integrovanej prečerpávacej čerpacej stanice

Modulárna čerpacia stanica pre mokré studne: Vodné čerpadlo využíva automatickú mokrú inštaláciu a všetky systémy sú integrované do rovnakého vrtu s vnútornou platformou údržby a pozemným ovládacím panelom. Vyžaduje sa jednoduchá prevádzka a údržba a predinštalovanie a testovanie vo výrobe pred prepravou, aby sa skrátil čas inštalácie na mieste a zlepšila sa spoľahlivosť systému.

3. Výkon a výhody integrovanej prefabrikovanej čerpacej stanice

Prispôsobené podľa dopytu

1. Hlavná konštrukcia integrovanej zdvíhacej čerpacej stanice je vyrobená z plastu vystuženého sklenenými vláknami (GRP) alebo lepších materiálov, ktorý je pevný, odolný a má dlhú životnosť. Čerpacia stanica sa prepravuje ako integrovaná jednotka vrátane ponorných kalových čerpadiel, potrubí, ventilov, elektrického zariadenia riadiaceho systému a platformy údržby.

2. Všetky diely musí dodať firma
Všetky časti sú k dispozícii a každá časť môže spĺňať požiadavky na kvalitu pracovných podmienok a môže sa navzájom dokonale zhodovať. Čerpacia stanica je výrobcom vyrobená, odladená, servisovaná a garantovaná podľa technických požiadaviek výkresov projekčného ústavu.

3. Spĺňajte požiadavky na úsporu nákladov
V porovnaní s tradičnou čerpacou stanicou betónovej konštrukcie môže ušetriť 25 % až 30 % celkových stavebných nákladov. Zjednodušený proces navrhovania a procesu výstavby môže ušetriť približne dva týždne času inžinierskej výstavby.

4. Vysokokvalitné komponenty
Čerpacia stanica je vyrobená, testovaná a kompletne zmontovaná vo výrobnom závode podľa konštrukčných technických požiadaviek. Valec je silný a požiadavka na pevnosť navinutého skleneného vlákna je ekvivalentná dvakrát alebo viac ako u tradičného vrstveného skleneného vlákna, ktoré odoláva korózii, roztrhnutiu a iným deštruktívnym silám a zabezpečuje dlhotrvajúcu hydroizoláciu.

IV. Prefabrikovaná konštrukcia čerpacej stanice

1. Protišmykový horný kryt
Vyrobené z embosovaného hliníkového plechu, vybavené bezpečnostnou poistkou proti krádeži, s funkciou jednoduchého otvárania.

2. Kryt čerpacej stanice
Vyrobené zo sklolaminátu s bezpečnostnou mriežkou koša, ventilačným výfukovým potrubím a madlom.

3. Sklolaminátový valec
Plynule vinutý vystužený sklolaminátový valec. Počítačom riadený proces navíjania sa používa na zabezpečenie rovnomernej hrúbky a splnenie konštrukčných požiadaviek. Kvalita je stabilná. Pred opustením továrne sa vyžaduje skúška proti úniku, aby sa zabezpečilo, že nedochádza k úniku.

4. Zdvíhacie oko
Vonkajšie integrované zdvíhacie oko sa ľahko inštaluje.

5. Vhodné vodné čerpadlo
Zodpovedajúce značkové ponorné čerpadlo na odpadovú vodu nemá žiadne vibrácie a kavitáciu v rozsahu projektovaného zaťaženia a beží hladko.

6. Tlakové potrubie
Tlakové potrubie z nehrdzavejúcej ocele. Všetky potrubia prechádzajú pred opustením továrne tlakovou skúškou, aby sa zabránilo úniku.

7. Servisná platforma
Zabudovaná servisná platforma na údržbu ventilov a vodného čerpadla; prispôsobené platformy rôznych tvarov, polôh a výšok podľa potreby.

8. Snímač hladiny kvapaliny
Prijmite tlakový snímač (štandardný) / plavákový spínač, vybavený špeciálnymi monitorovacími elektrickými spotrebičmi, na realizáciu automatického ovládania hladiny kvapaliny v čerpacej stanici.

9. Mriežka
Mriežka využíva košovú mriežku alebo drviacu mriežku, ktorá je umiestnená na vstupe vody do FRP valca čerpacej stanice, čo je bezpečné a spoľahlivé; vybavené vodiacimi lištami pre pohodlnú údržbu a opravy.

10. Vonkajšia ovládacia skriňa z nehrdzavejúcej ocele
Môže byť manuálna a automatická. Je možné realizovať nasledujúce riadiace funkcie:

(1) Denná automatická poloha, realizujúca čerpaciu stanicu bez obsluhy.

(2) Niekoľko sa používa a jeden v pohotovostnom režime, vzájomné zálohovanie, automatické prepínanie, vysoká hladina vody pracujúca súčasne, automatické prepínanie v prípade poruchy.
